欢迎访问深圳市宏图硅胶科技有限公司网站
| 硬度：15-40 | 硫化剂添加：2-3 |
| 外观：半透明/乳白 | 密度：1.08-1.09g/cm3 |
| 线收缩率：0.3% | 常规包装：25/200kg |
手板模型模具硅胶简介
手板模型模具硅胶也叫手板硅胶，与常规的模具胶相比，价格低，翻模次数不高，一般可能就20次左右，而常规的模具硅胶翻模次数可达上千次。因此，手板硅胶主要用于各种产品的模型开发及小批量产品生产。

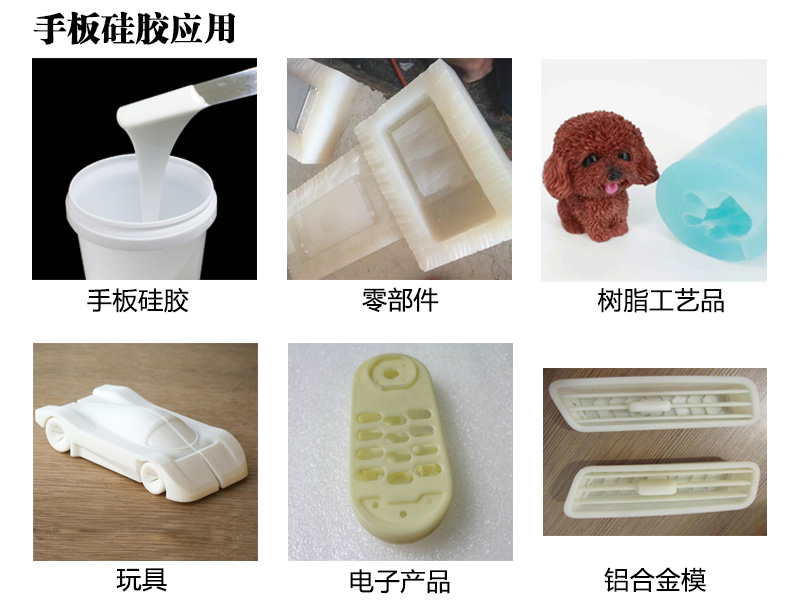

手板模型模具硅胶用途
手板模型模具硅胶广泛用于制作手板模型模具、工艺品模型设计，PVC塑胶模、合金玩具工艺、塑胶玩具、低熔点合金产品模具制作， 仿真产品模型的复制，鞋底模具制造，电子设备抗震、移印定位等产品模型的开发。
手板模型模具硅胶特点
1.低粘度、流动性好、操作方便；
2.不受制品厚度限制，可深度硫化；
3.价格低，节约成本。

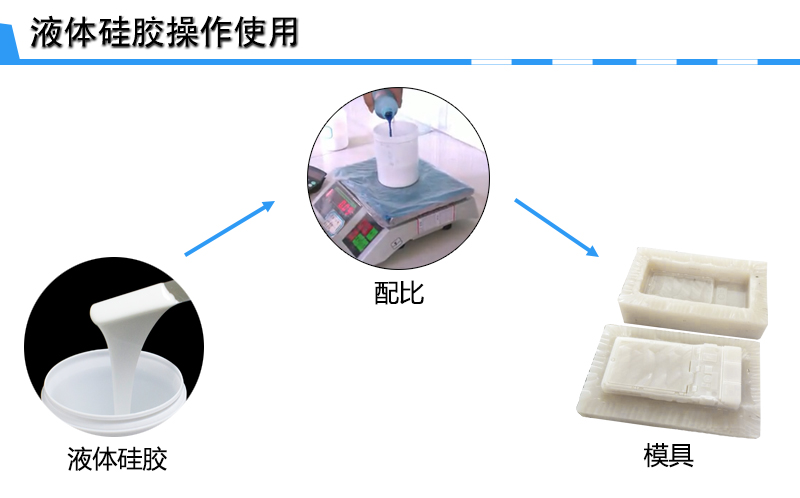

手板模型硅胶模具制作
1.硅胶和一定量的固化剂按照比例来混合，混合时可手动搅拌混合或者采用设备搅拌混合；
2.混合后的胶料在灌模前要先进行脱泡。脱泡过程中，胶料的体积会增加4-5倍，所以脱泡的容器体积要比胶料体积大4-5倍，大致会在10分钟后胶体剂恢复正常，当表面没有气泡逸出时即可完成。
3.胶料要接触的模型产品表面或材料模型表面，需要采用液体石蜡或表面活性剂等作为脱模剂。
4.混合脱泡后的模型固化需要一定的温度和时间，比如120±5℃烘30分钟固化，60~70℃烘2~3小时固化，室温固化时间为24小时。
液体手板硅胶操作注意
1.用手板硅胶制作出来产品后，要等待24小时后在投入生产；
2.搅拌过程中一定要使硅胶与固化剂之间充分搅拌均匀，抽真空时间不宜过长，避免硅胶在抽真空时发生固化。
手板模具硅胶参数
| 外观 | 白色/半透明 | |||||
| 硬度（邵氏A） | 15±2 | 20±2 | 25±2 | 30±2 | 33±2 | 40±2 |
| 硫化剂添加（%） | 2-3 | |||||
| 动力粘（mPa.s） | 1.3w±0.2w | 1.7w±0.2w | 2.5w±0.2w | 2.7w±0.2w | 2.5w±0.2w | 1.5w±0.2w |
| 拉伸强度（MPa） | 2.5 | 2.8 | 3.4 | 4.0 | 3.5 | |
| 撕裂强度（KN/m） | 16±2 | 19±2 | 24±2 | 25±2 | 21±2 | |
| 伸长率（%） | 380 | 530 | 410 | 420 | 450 | 180 |
| 密度（g/cm3） | 1.08 | 1.09 | ||||
| 操作时间（min) | 30-50 | 30-40 | 30-50 | |||
| 硫化时间（h） | 4-5 | 3-4 | 4-5 | |||
| 线收缩率（%） | 0.3 | |||||
| 常规包装（kg） | 25/200 | |||||
注: 以上参数仅为常规参数，如有特殊需求请与我司联系；固化后硬度、粘度、操作时间、可随客户需求来特别调整提供。
