欢迎访问深圳市宏图硅胶科技有限公司网站
| 硬度：15-40 | 硫化剂添加：2-3 |
| 外观：半透明/乳白 | 密度：1.08-1.09g/cm3 |
| 线收缩率：0.3% | 常规包装：25/200kg |
水泥地暖?？槟＞吖杞?/span>简介
水泥地暖?？槟＞吖杞菏且豢钫攵运嗖方现?、容易损坏模具而研发出来的模具硅橡胶。适合水泥地暖产品大批量生产复制，而且复制花纹精致，纹路复制清晰，解决了其它材质无法将水泥表面上的图案设计复制出来的问题。

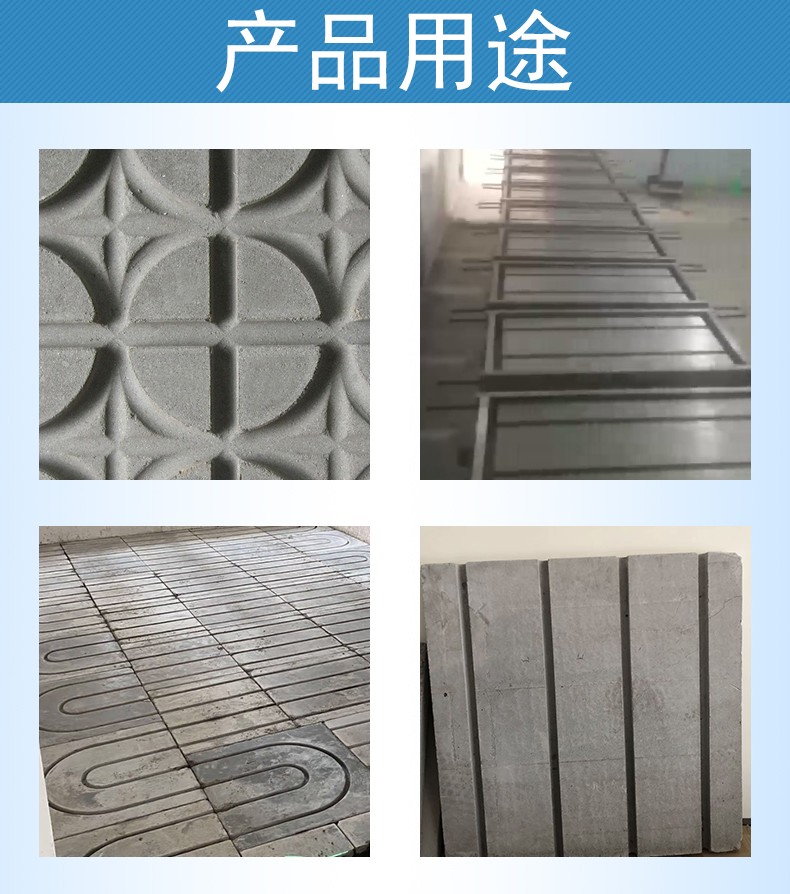

水泥地暖?？槟＞吖杞?/span>简介用途
水泥地暖?？槟＞吖柘鸾菏视糜诖笮褪?、石膏、水泥构件、文化石、背景墙、砂岩石雕等产品复制及其硅胶模具制作?？梢酝昝赖慕废感∥坡吠及父粗瞥隼?，适合水泥地暖制品大批量生产复制，硅胶模具可重复使用，为客户节约生产成本。
水泥地暖?？槟＞吖杞禾氐?/span>
1.流动性好、易操作、脱模简单；
2.做出来的硅胶模具不变形、耐高温、不膨胀，使用寿命长久；
3.撕裂强度高、拉力好，翻模次数多；
4. 收缩率低（≤0.3%)，可室温快速固化成型，性能可按客户要求调整；
5.适合各种大中小、形状复杂的产品复制及硅胶模具制作。

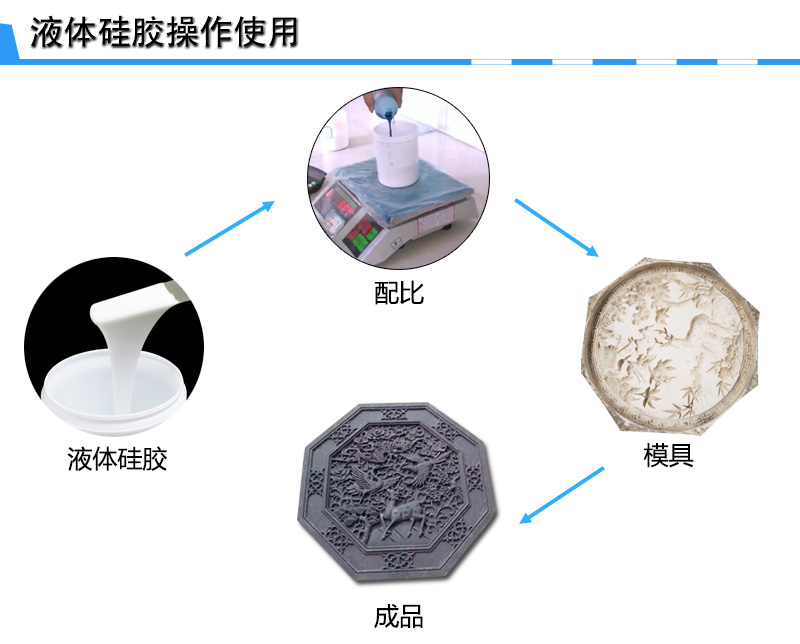

水泥地暖?？槟＞吖杞翰僮?br/>
1.准备工具：木板、尺子、刀、热熔胶枪等；
2.把模种表面清理干净，并均匀的涂上一层脱模剂（洗洁精），把模种固定在平整的木板或玻璃板上；
3.切割相应的木板，围在模种四周（木板与模种间留有5mm左右的距离，并涂上脱模剂），用热熔胶枪封住四边的缝隙；
4.根据模种的大小、结构复杂程度及使用称量硅胶进行配比，充分混合搅拌后往模种倒入一部分，然后一起抽真空；
5.抽完真空后，把剩余的硅胶全部倒进模种内；
6.待硅胶完全固化后（3-4小时），去除纸板，把硅胶模具拆下来，用剪刀修整四边多余的硅胶；
7.进行脱模，取出模具，修整边缘；
8.至此整套流程结束，24小时后即可投入生产，将硅胶模具保存在通风、阴凉、干燥的地方。
水泥地暖?？槟＞吖杞翰僮髯⒁?/span>
1.要使用干净操作工具，以免硅胶混入杂质，影响固化；
2.固化剂的添加量应视温度而定，气温高则减少。固化剂若添加过量会影响模具质量，硅胶模具会变脆；固化剂添加少则会延长固化时间；
3.抽真空到-0.1mpa即可，抽真空时间不宜过长，防止硅胶在抽真空时发生交联反应，使硅胶变的一块一块的，造成原料浪费；
4.硅胶模具制作完成后，保存在通风、阴凉、干燥的地方，24小时后在投入生产。
液态翻模模具硅胶参数
| 颜色 | 白色/半透明 | |||||
| 硬度（邵氏A） | 15±2 | 20±2 | 25±2 | 30±2 | 33±2 | 40±2 |
| 硫化剂添加（%） | 2-3 | |||||
| 动力粘（mPa.s） | 1.3w±0.2w | 1.7w±0.2w | 2.5w±0.2w | 2.7w±0.2w | 2.5w±0.2w | 1.5w±0.2w |
| 拉伸强度（MPa） | 2.5 | 2.8 | 3.4 | 4.0 | 3.5 | |
| 撕裂强（KN/m） | 16±2 | 19±2 | 24±2 | 25±2 | 21±2 | |
| 伸长率（%） | 380 | 530 | 410 | 420 | 450 | 180 |
| 密度（g/cm3） | 1.08 | 1.09 | ||||
| 操作时间（min) | 30-50 | 30-40 | 30-50 | |||
| 硫化时间（h） | 4-5 | 3-4 | 4-5 | |||
| 线收缩率（%） | 0.3 | |||||
| 常规包装（kg） | 25/200 | |||||
注: 以上参数仅为常规参数，如有特殊需求请与我司联系；固化后硬度、粘度、操作时间、可随客户需求来特别调整提供。
