欢迎访问深圳市宏图硅胶科技有限公司网站
| 硬度：15-40 | 硫化剂添加：2-3 |
| 外观：半透明/白色 | 密度：1.08-1.09g/cm3 线收缩率：0.3% |
| 常规包装：25/200kg |
手工皂模具硅胶简介
手工皂模具硅胶是一款液体硅橡胶其中一种用途，具有耐高温性能。适用于香皂，肥皂等工艺品皂批量复制生产，也适用于精细结构复杂纹理工艺品，礼品模具制作。
手工皂模具硅胶用途
手工皂模具硅胶适合所有液体材料的产品模具制作和产品的大批量生产复制，广泛应用于香皂肥皂行业、肥皂模具、手工皂模具、香皂模、 硅胶皂模等工艺品香皂行业，也很适合做精密花纹产品的仿真工艺品、玩具礼品、树脂工艺品等硅胶模具制作。
手工皂模具硅胶特点
1.具有优良的耐化学腐蚀性，耐高低温性能一般可以达到-50~250度；
2.低线收缩率；
3.高抗拉、抗撕裂力强度，翻模次数多且不冒油；
4.流动性好，易灌注，操作方便；
5.根据客户需求进行特调(温度，操作时间，颜色等)

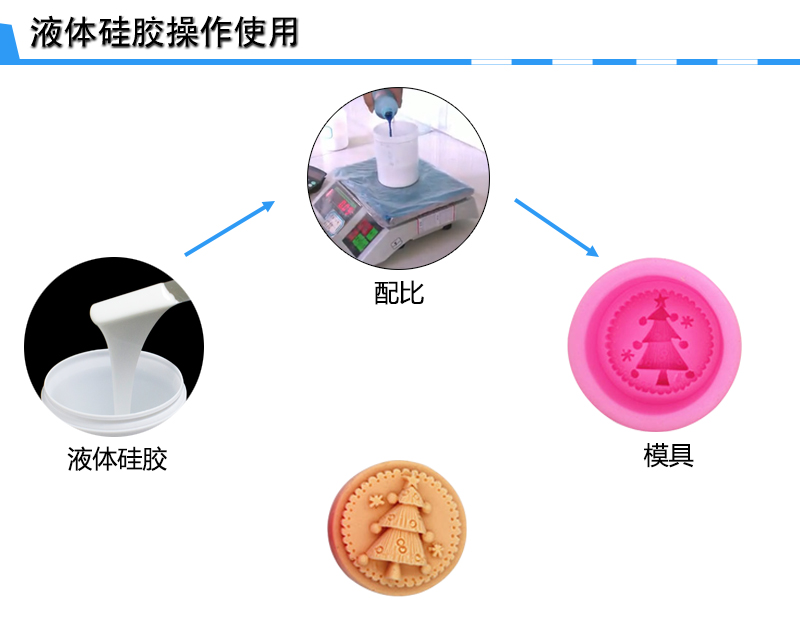

手工皂硅胶模具制作
1.将A、B组份按固定比例混合均匀，
2.经真空脱泡后即可浇灌，操作时间视温度而定，20-40分钟左右，硫化时间(室温)一般为2-3小时；加温80-120℃ 可在数十分钟内硫化。
手工皂模具硅胶操作注意
1.采用加成型模具硅胶时候，B组份固化剂则为铂催化剂，水、杂质、有机锡催化剂、酸、碱等其它含硫、磷、氮的有机物可影响胶的固化，使用时不能混入或接触这些物质；
2.操作加成型硅胶时，不能抽烟，也不能使用以前接触过缩合型硅胶的工具，避免发生硅胶不固化的现象。
3.硅胶模具完成24小时后再将硅胶模具投入批量生产，能更好得延长模具的使用寿命。
手工皂模具硅胶参数
| 外观 | 白色/半透明 | |||||
| 硬度（邵氏A） | 15±2 | 20±2 | 25±2 | 30±2 | 33±2 | 40±2 |
| 硫化剂添加（%） | 2-3 | |||||
| 动力粘（mPa.s） | 1.3w±0.2w | 1.7w±0.2w | 2.5w±0.2w | 2.7w±0.2w | 2.5w±0.2w | 1.5w±0.2w |
| 拉伸强度（MPa） | 2.5 | 2.8 | 3.4 | 4.0 | 3.5 | |
| 撕裂强（KN/m） | 16±2 | 19±2 | 24±2 | 25±2 | 21±2 | |
| 伸长率（%） | 380 | 530 | 410 | 420 | 450 | 180 |
| 密度（g/cm3） | 1.08 | 1.09 | ||||
| 操作时间（min) | 30-50 | 30-40 | 30-50 | |||
| 硫化时间（h） | 4-5 | 3-4 | 4-5 | |||
| 线收缩率（%） | 0.3 | |||||
| 常规包装（kg） | 25/200 | |||||
注: 以上参数仅为常规参数，如有特殊需求请与我司联系；固化后硬度、粘度、操作时间、可随客户需求来特别调整提供。
